Apoyados con vigas de carga superior
Son los puentes grúa mas usados y se los utiliza cuando se cuenta o puede construirse, una estructura elevada donde apoyar las vigas carrileras por las que ha de desplazarse el puente, y además, cuando la cubierta de la nave industrial, se encuentra muy por encima del nivel de las vigas carrileras, de manera que no dificulta el movimiento del puente.

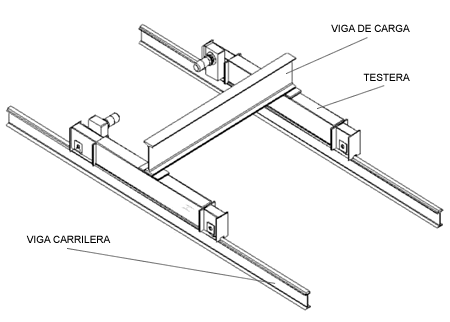

Se denominan "monorrieles" porque tienen una sola viga de carga, "apoyados" porque el puente se apoya sobre las vías carrileras, y con viga de carga superior porque ésta apoya sobre las testeras, todo lo cual puede apreciarse en el esquema.
FORVIS construye estos equipos para 1 a 10 Ton. de capacidad, y trochas de 4 a 30 metros.

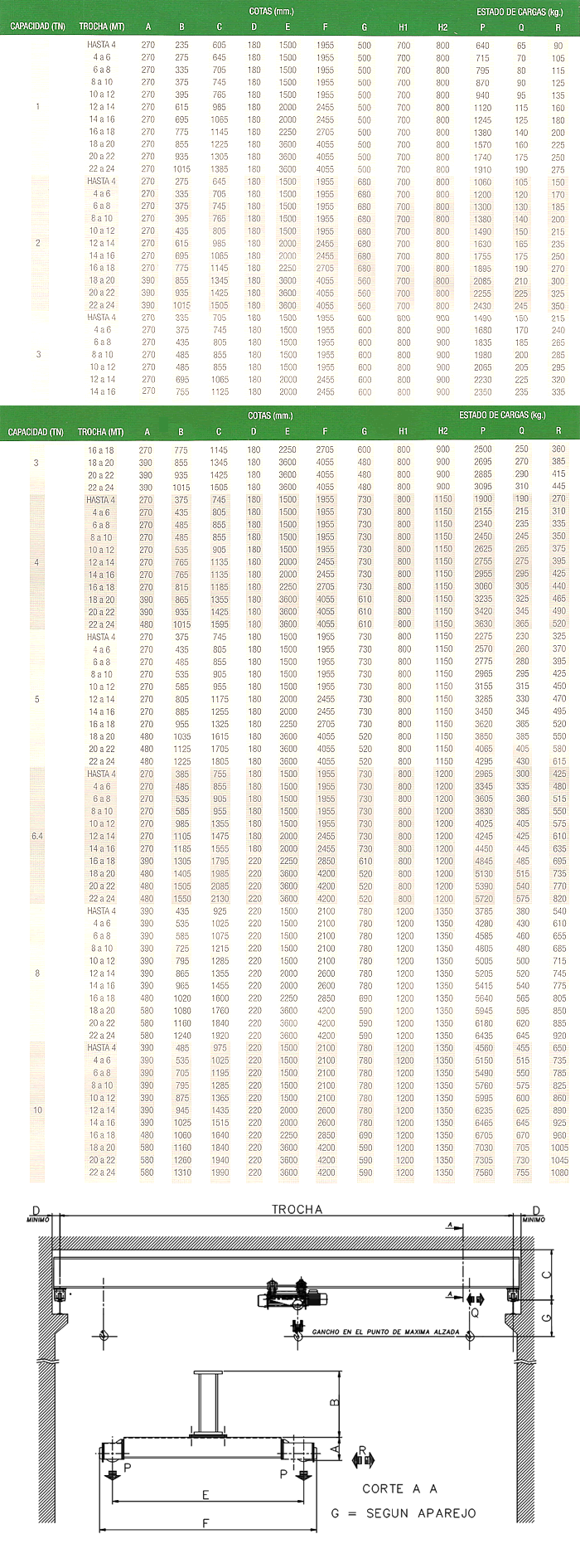

TABLA DE DIMENSIONES Y ESTADOS DE CARGA
Ingresará a la tabla y el esquema, donde se indican las dimensiones y las cargas del puente estandar buscado.
- P | Carga vertical máxima por rueda en kg.
- Q | Carga horizontal máxima por rueda en kg.
- R | Carga horizontal máxima en kg.
